TWH-20UF 地下光缆路由定位器
产品描述
地下光缆路由定位器可以快速有效地确定地下光缆的方向和深度。
1）直接数显显示电缆深度：0-15米，3米内精度5%，8米内精度10%。
2）自动探测：当定位器正确放置在管道上方时，自动显示目标管道的真实深度。
3）信号识别：从信号幅度、方向、相位三个维度准确识别光缆和电缆。
4）电流方向指示：独有的显示跟踪信号电流方向和相位的技术，有效提高寻路精度。
变送器技术参数

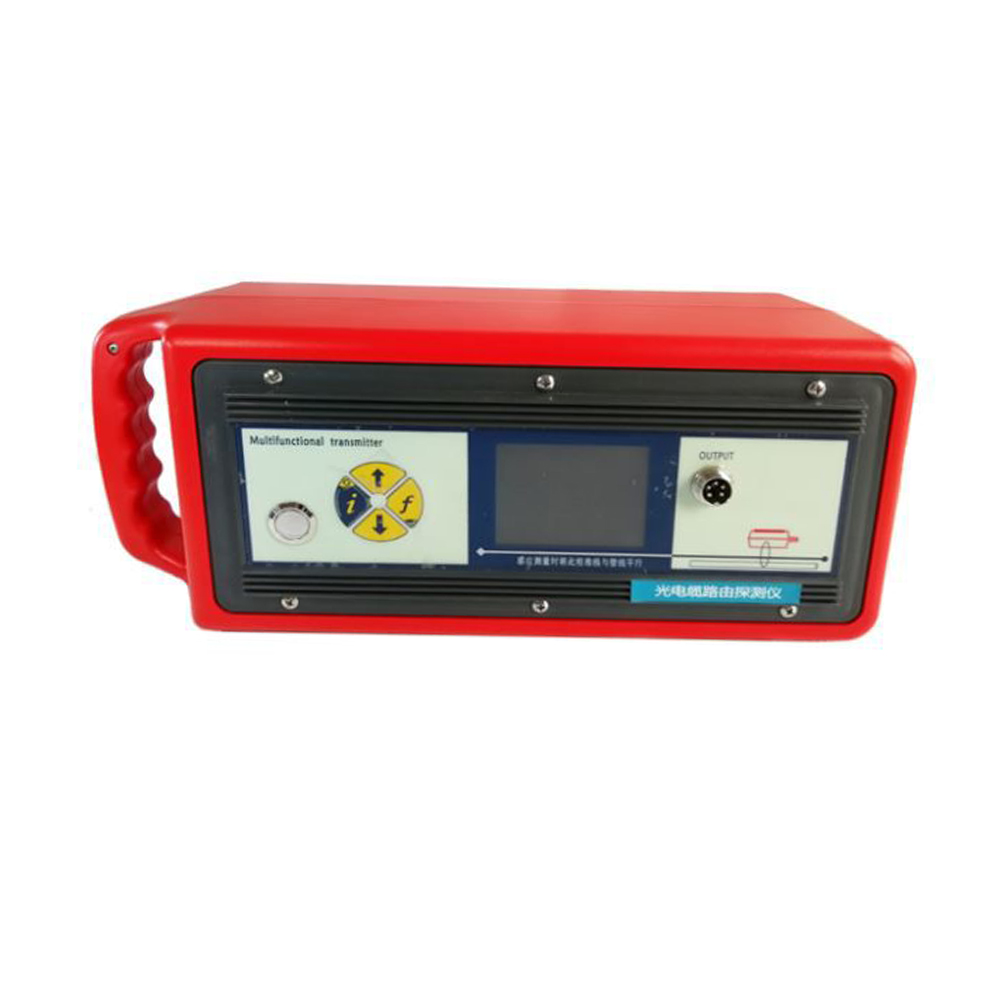

本检测仪为多频大功率发射器，恒功率输出，自动匹配外接负载，确保机器工作在最佳状态。具有欧姆表功能，可检测外部电压，测试连续回路电阻，有助于判断故障性质。
1）可选频率：输出31种频率的正弦交流信号，分别为：98Hz、128Hz、256Hz、480Hz、491Hz、512Hz、577Hz、640Hz、815Hz、982Hz、1.02kHz、1.17KHz、1.45KHz、1.52KHz、 4.1KHz、8.01KHz、8KHz、8.44KHz、9.5KHz、9.82KHz、29.4KHz、33KHz、38KHz、65.5KHz、78.1KHz、80.43KHz、82KHz、83.1KHz、89KHz、133KHz、200KHz
2）故障检测和管道识别信号定位方式、传输方式、电流方向信号SS Low、SS High。
3）智能信号相位识别功能。
4）欧姆表功能可检测外部电阻，并对外部危险电压进行提示。
5）三种信号传输方式：直连、耦合、感应。
6) 自动负载调整。
7）显示内容：频率设定、电池状态、数显输出电流和回路电阻、输出方式、外接电源、外接电压警告；
8）输出功率可低、中、高、全四档调节；
9）最大输出电流不小于1A；最大输出功率不小于10W；
10) 大容量锂电池供电，满负荷工作8小时
接收器的参数

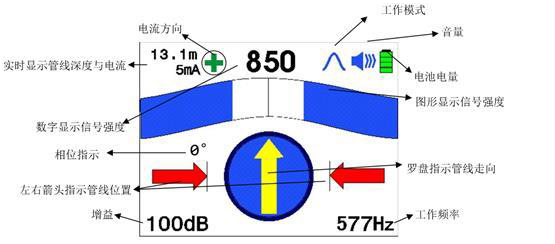

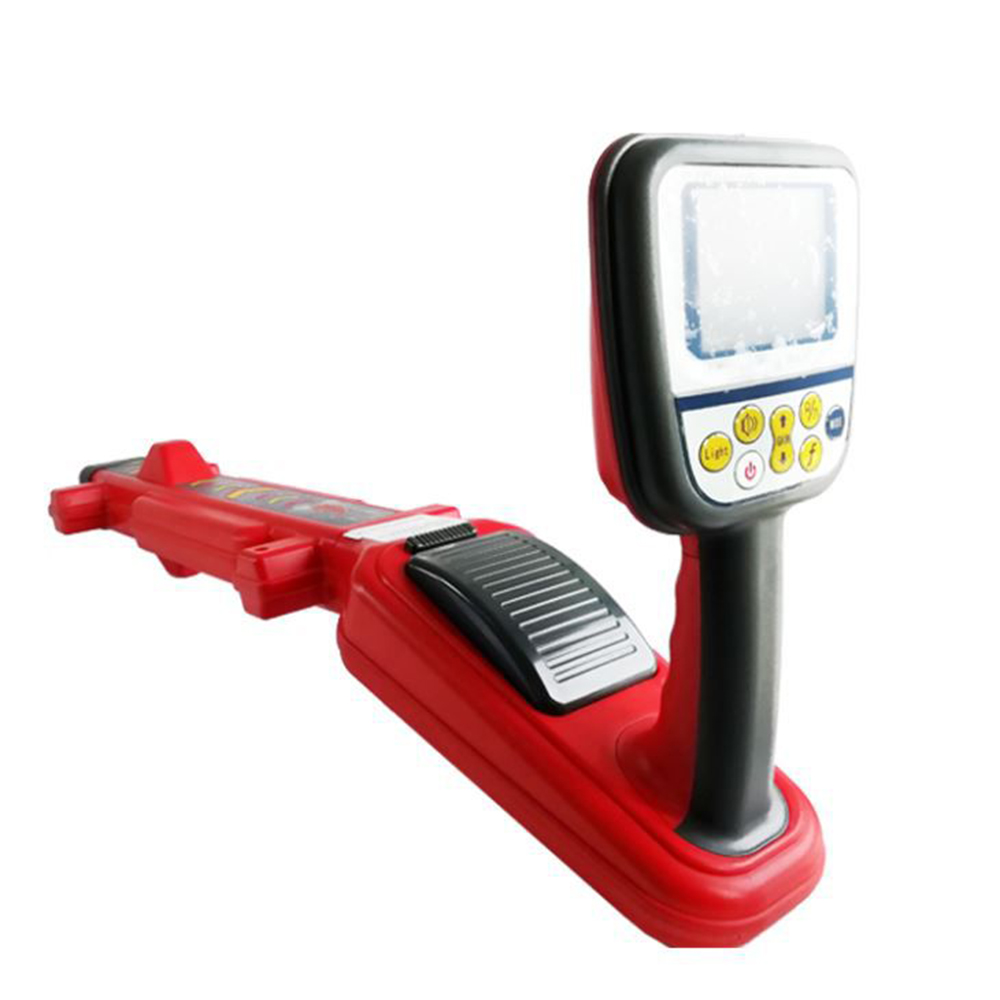

接收机采用3.5英寸24位彩色液晶显示屏显示信号强度数字、幅度灯带、罗盘指向、左右箭头指向、电流方向指示以指示信号强度、光缆定位、故障检测、光缆识别和深度测量。
1) 宽峰值、谷值、窄峰值、宽峰值箭头、峰值、谷值5种显示模式
2）具有宽带接收技术，可定制（100Hz-200kHz以内）。可选频率有10种，涵盖50Hz、60Hz、LF、577Hz、8KHz、33KHz、82KHz、133KHz，电流方向信号SS Low、SS High。
3）数字直读深度范围：0～15米。精度：3米内±5%，8米内±10%。
4）显示内容：信号强度、信号幅度灯条、左右箭头指示、罗盘方向指示、当前方向指示、当前相位显示、实时深度指示、智能信号相位识别、信号增益。
5) 具有罗盘方向指引指示功能。
6) 具有智能信号识别相位功能。
7) 可选外置字母A型支架，用于电缆故障的精确定位。

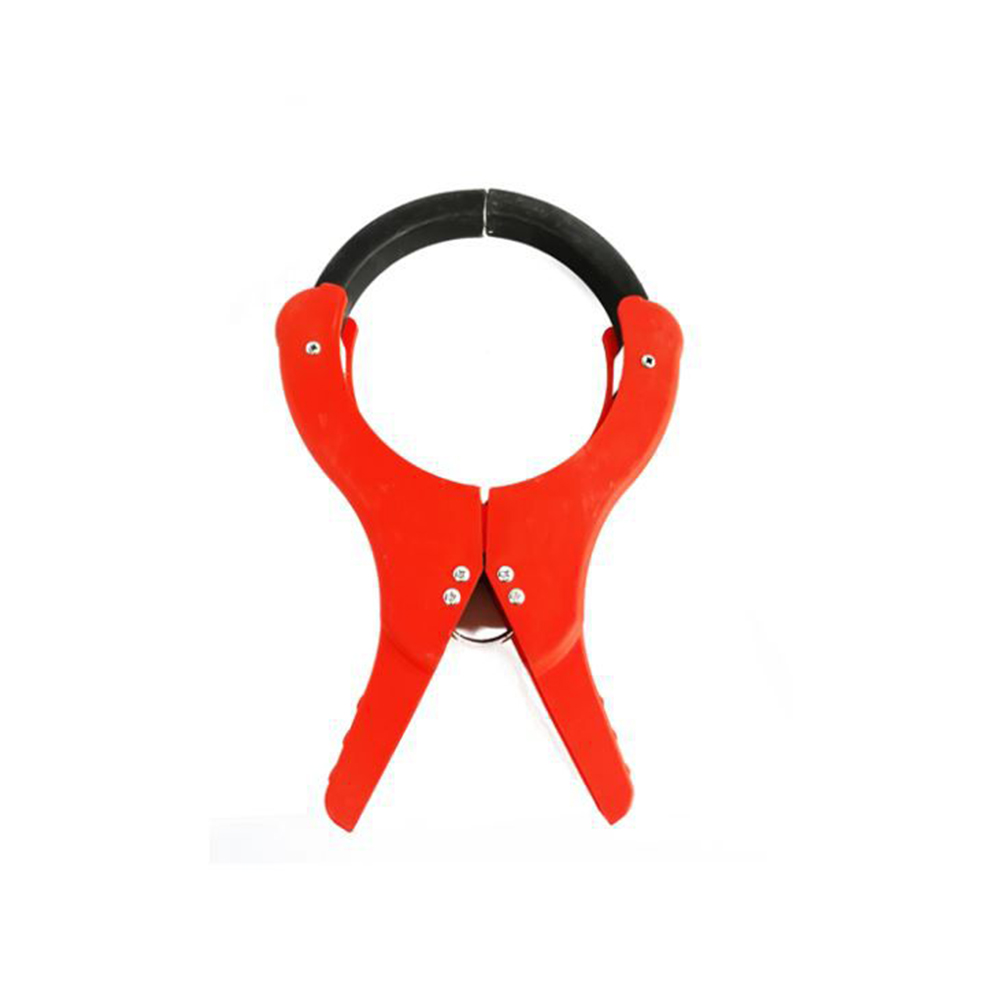

8) 外置耦合夹可准确定位光缆。
9）信号识别：可以从信号幅度、信号方向、信号相位三个维度对光纤光缆和电缆进行准确识别。
10）电流方向指示：独有的显示跟踪信号电流方向和相位的技术，有效提高搜索路径的准确性。
11) 信号强度声音指示，音量可调。
12) 3.5英寸24位真彩色液晶显示屏。背光亮度可调，以适应各种环境。
13) 采用大容量锂电池供电，可持续工作8小时。
其他
+工作温度：-20℃～+50℃；
+储运温度：-40℃～+70℃；
+尺寸：变送器：400×160×140 mm，3.08 kg
+接收器：650×110×230 mm，1.9 kg
